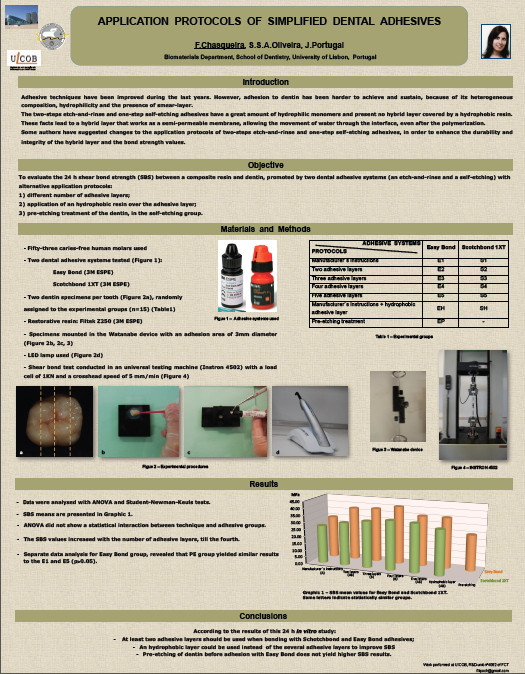

Resumo:
Objectivo: Avaliar a resistência adesiva a forças de corte entre uma resina composta restauradora e a dentina, promovida por dois sistemas adesivos (self-etch de um passo, Easy Bond (3M ESPE) e etch-and-rinse de dois passos, Scotchbond 1XT (3M ESPE)) com diferentes protocolos de aplicação (segundo as indicações do fabricante (grupo controlo), com a aplicação de uma a quarto camadas adicionais do adesivo, ou com uma camada de resina hidrófoba suprajacente).
Materiais e métodos: Removeu-se o esmalte proximal de noventa molares humanos íntegros, de forma a obter duas fatias de dentina por dente, as quais foram aleatoriamente distribuídas por doze grupos experimentais (n=15). Depois do protocolo de adesão, foi aplicada a resina composta restauradora (Filtek Z250 (3M ESPE)). Os espécimes foram montados no dispositivo de Watanabe e o ensaio de resistência adesiva a forças de corte foi realizado numa máquina de testes universal, com uma velocidade de 5mm/min. Os resultados foram analisados com ANOVA, seguido do teste post-hoc de Student-Newman-Keuls (p<0.05).
Resultados: O maior valor de resistência adesiva a forças de corte foi alcançado com o grupo em que foram aplicadas três camadas do adesivo Easy Bond (41,23±2.71MPa) e o menor, com o adesivo Scotchbond 1XT aplicado de acordo com as indicações do fabricante (27,15±2,99MPa). O Scotchbond 1XT alcançou maiores valores de resistência adesiva relativamente ao Easy Bond. Não foram detetadas diferenças estatisticamente significativas (p≥0.05) entre os protocolos de aplicação testados, exceto para as três e quarto camadas, que revelaram maiores valores de resistência adesiva comparativamente aos protocolos dos fabricantes (p<0.05). Entre a aplicação de três e quarto camadas de adesivo, não se registaram diferenças estatisticamente significativas (p≥0.05).
Conclusões: Quando se usar os sistemas adesivos Easy Bond e Scotchbond 1XT, é recomendável aplicar três camadas de adesivo, uma vez que aumenta os valores de resistência adesiva, sem consumo de muito tempo para o procedimento.
